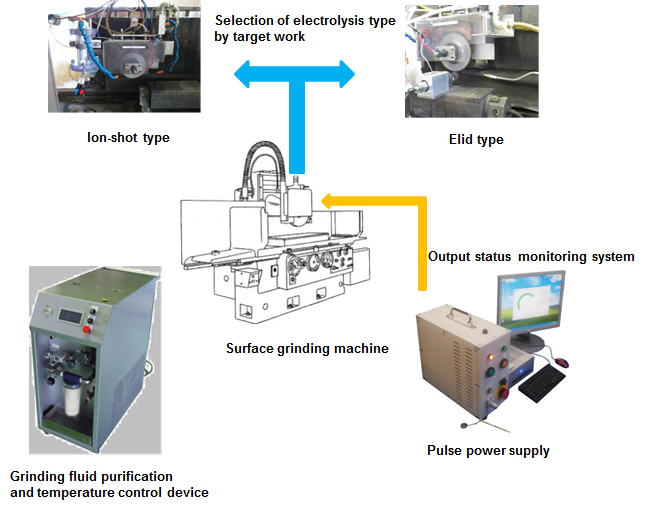

Equipment configuration example of surface grinding machine

平面研削盤だけではなく各種研削盤(円筒・センタレス・プロファイル等)に、設置できます。

It can be installed on various grinding machines (Cylindrical grinder, Centerless grinder,Profile grinder, etc.)as well as surface grinding machines.

※ 写真をクリックすると大きい画像が見られます。

※ Click the image to see the enlarged image.

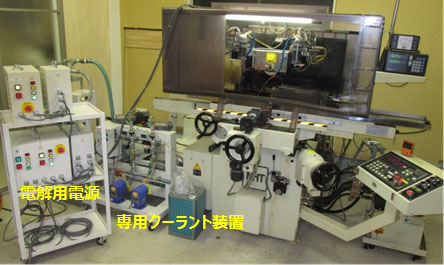

新企画　砥石電解システム組込済研削盤(セットアップマシン)

Grinding wheel electrolysis system integrated surface grinding machine (setup machine)

中古マシンをグレードアップ・従来できなかった高効率、また、加工の難しい材料の研削加工・仕上げが可能となります。

Upgrade used machines. It enables high-precision grinding of difficult-to-process materials that could not be processed before.

価格例 Reference price	￥2,800,000(税抜き) J\2,800,000
平面研削盤 Surface grinding machine 三井精機ヘリカルスキャングラインダーMSG-250-2
製造年月日 Date of manufacture	1996年4月(平成8年) April, 1996.



装置仕様

• テーブル移動量 左右自動時 480mm ・テーブル上面より砥石軸芯までの高さ 235-340mm
• テーブル移動量 前後自動時 220mm ・テーブル作業面の大きさ(左右x前後)　480x200mm
• テーブル作業面の大きさ(左右x前後)480x200mm ・テーブル速度 5～20m/min(油圧60Hz)
• 上下送り 1目盛送り量 0.0005mm 自動切り込み量 0.001～0.099mm
  総切込量 0～99.999mm ハンドル1回転送り量 2mm/rev
• 前後送り 1目盛最小送り量 0.02mm 間欠送り 0.5～5.0mm
  連続送り 0.1～0.7m/min ハンドル1回転送り量 6mm/rev
